Краткое описание продукта

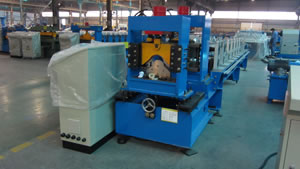

Профилегибочное оборудование для производства конькового профиля специально разработано для непрерывной прокатки и холодной штамповки коньковых прогонов из листовой стали. Оборудование оснащено системой контроля ПЛК и преобразователем частоты переменного тока, и в процессе осуществления операций применяется технология регулировки скорости. Оборудование подходит для автоматического непрерывного производства. Машина является энергосберегающим оборудованием нового типа, и характеризуется высокой эффективностью производства стальных конструкций.
| Наименование | Модель/Наименование | Количество | Техническое описание |
| 1.Система разматывания | Пассивное устройство разматывания | 1 установка | Пассивный разматыватель консольного типа |
| 2.Основное штамповочное устройство | Устройство подачи | 1 установка | 1. Матриал металлопроката: Сталь No.45 с твердым хромовым покрытием поверхности.2. Тип внутренней опорной конструкции рулона: направляющий столбец3. Система приводится в действие двигателем планетарного редуктора, задние / передние рулоны приводятся в движение цепью и часть верхних / нижних рулонов приводятся в движение механизмом передачи.4. Материал лезвия: хром 12 (закалка) |
| Система профилирования | 1 установка | ||
| Система штамповки | 1 установка | ||
| Устройство закройки по краю после продольной резки | 1 установка | ||
| 3. Система отгрузки | Вспомогательная таблица | 1 установка | Поддерживание и складывание готовых панелей производится вручную |
| 4. Гидравлическая система | 1 установка | Отдельная гидравлическая станция | |
| 5. Электронная система управления | 1 установка | Система оборудована ПЛК и автоматическим кодируемым устройством резки.Операционный метод: кнопочныйЧастота переменного тока используется для регуляции скорости | |
| NO | Параметр | Показатель параметра | Замечание | |
| 1 | Подходящий материал | Тип | Окрашенная листовая сталь | |
| Толщина (мм) | 0.4-0.6 | |||
| Предельное напряжение сдвига (МПа) | 230-300 МПа | |||
| Ширина (мм) | 395 | |||
| Вес катушки (т) | 3 | |||
| Внешний диаметр | Φ1350мм | |||
| Внутренний диаметр | Φ508мм/Φ610мм | |||
| 2 | Материал рулона | Листовой хром No.45 | ||
| 3 | Скорость профилирования (м/мин) | 15-20 | Время резки не включено | |
| 4 | Источник питания | 380В переменного тока, 50 Гц, 3 фазы | Параметры соответствуют реальной конструкции | |
| 5 | Общая мощность | Около 8 кВт | Параметры соответствуют реальной конструкции | |

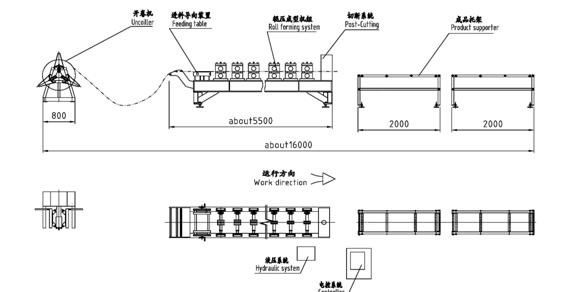

| 6 | Размеры (Д×Ш×В, мм) | Профиль (вид сбоку) | Параметры соответствуют реальной конструкции | |
Рабочий процесс
Разматывание → Подача → Профилирование → Штамповка → Резка на мерные длины → Отвод готовой продукции
