Краткое описание

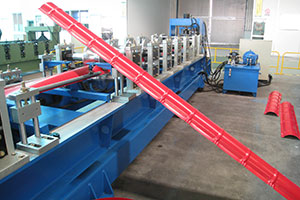

Роликовые гибочные установки данной серии предназначены для непрерывного профилирования и холодного формования листовой стали. В качестве материала обработки используются стальные рулоны, которые разматываются на механизированной установке. После чего осуществляется формование подготовленного профиля в непрерывном режиме, а также холодная гибка и автоматическая резка по установленным параметрам с последующей разгрузкой готовых изделий.
Представленные линии отличаются наличием микропроцессорного управления на базе ПЛК, а также плавным и точным регулированием скорости работы привода на переменном токе, что позволяет осуществлять обработку заготовок в автоматическом непрерывном режиме. Данные параметры определяют высокую энергоэффективность и превосходную производительность наших систем.
| № | Параметр | Значение | Примечание | |
| 1 | Материал изготовления | Тип | Окрашенная листовая сталь | |
| Толщина листа | 0.4-0.6 мм | |||
| Разрывная прочность | 230-300 МПа | |||
| Ширина лита | 395 мм | |||
| Масса рулона | 3 т | |||
| Наружный диаметр | Φ1350 мм | |||
| Внутренний диаметр | Φ508/Φ610 мм | |||
| 2 | Материал роликов | Хромированная сталь №45 | ||
| 3 | Скорость обработки (м/мин) | 15-20 | Не включая время резки | |
| 4 | Параметры электропитания | Переменный ток 44В, 60 Гц, 3 фазы | Возможны изменения по требованию заказчика | |
| 5 | Номинальная мощность | 8 кВт | Возможны изменения по требованию заказчика | |
Процесс изготовления
Разматывание рулонов → Загрузка материала → Профилирование листа → Перфорирование полотна → Поперечная резка → Разгрузка готовых изделий
