Краткое описание продукции

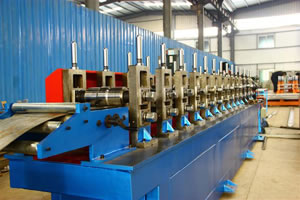

Профилегибочное оборудование для производства кабельных лотков оснащается профилегибочными колоннами и сварной пластиной базы из высокопрочной стали.
| Гидравлическое Правильно-разматывающее устройство | 1 установка (нагрузочная способность разматывающего устройства: 3 тонны) |
| Устройство выравнивания | 1 установка |
| Устройство подачи с сервоприводом | 1 установка |
| Штамповочное устройство | 1 установка |
| Устройство закольцовывания маткериала | 2 установка |
| Главное роликовое профилегибочное устройство | 1 установка |
| Устройство гидравлической резки | 1 установка |
| Гидравлическая и пневматическая система | 1 установка |
| Система управления с ПЛК | 1 установка |
| Полочный склад готовой продукции | 1 установка (общая длина 3 метра) |
| Ширина рулона | На основе фактических данных испытаний |
| Толщина рулона | 1.0мм |
| Подходящий сырьевой материал | Горячекатаная сталь (напряжение сдвига: 235МПа) |
| Внутренний диаметр рулона листовой стали | ￠508±10мм |
| Внешний диаметр рулона листовой стали | ≤￠1300мм |
| Максимальный вес рулона листовой стали | 3 тонн |
| Скорость рабочей линии | 6м/мин |
| Допустимая длина каждого конечного продукта | ±1.5мм/6000мм |
| Параметры источника питания для профилегибочной линии | 380В±10%/50Гц/3 фазы |
| Допустимое отклонение по ширине готового продукта | -0.2мм |

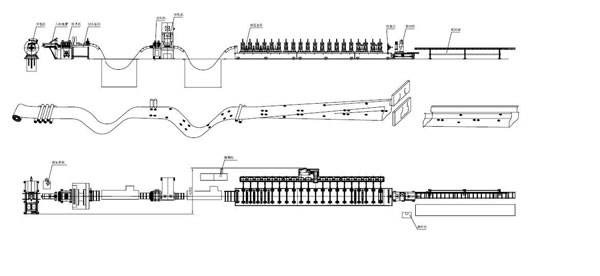

Рабочий поток
Разматывание – Выравнивание – Закольцовывание материала – Подача – Штампование – Закольцовывание материала – Роликовое профилирование – Резка – Выпрямление – Готовый продукт
