Краткое описание

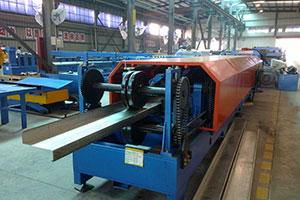

Представленные линии позволяют выпускать балки, как с Z, так и C-образным профилем, поддерживая различные размеры и конструкционные особенности. Система управления обеспечивает простое и быстрое переключение режимов обработки, при этом нет необходимости менять профилирующие ролики при изготовлении изделий разной длины и ширины. Все технологические этапы производства, в том числе перфорирование и резка в длину, выполняются автоматически. Оператору необходимо только задать длину балки, расстояние между отверстиями и их количество, а также другие параметры в соответствии с проектным заданием.
Система управления данных линий отличается бόльшим удобством и простотой, по сравнению со многими аналогами оборудования, представленными на рынке. Например, для перенастройки размера выпускаемых балок требуется лишь изменить положение регулирующего винта.
Кроме того, установки для изготовления балок с профилями типов C и Z оснащаются инверторным электроприводом, благодаря чему достигается исключительная точность обработки изделий.
| № | Параметр | Значение |
| 1 | Материал изготовления | Оцинкованный и горячекатаный профиль |
| 2 | Разрывная прочность | ≤350 МПа |
| 3 | Толщина листа | 1.5-3.0 мм |
| 4 | Ширина заготовки | 100-300 мм |
| 5 | Высота заготовки | 40-120 мм |
| 6 | Размер отверстий | 50-250 мм |
| 7 | Длина изделия | >3 м |
| 8 | Скорость обработки | около 20 м/мин |
Процесс изготовления
Разматывание рулонов → Подача материала → Выравнивание заготовок → Перфорирование отверстий → Поперечная резка → Профилирование листа → Разгрузка готовых изделий
