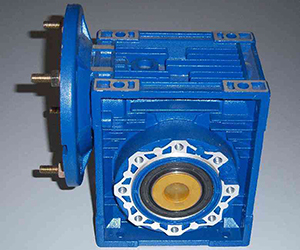

Червячный редуктор серии NMRV POWER

Коэффициент эксплуатации (сервис-фактор) механизмов силовой трансмиссии:
Коэффициент эксплуатации червячных редукторов серии NMRV POWER зависит от условий работы оборудования. При этом для выбора корректного сервис-фактора, следует уесть следующие параметры:
- тип нагрузки оборудования;
- продолжительность рабочей смены;
- частота запусков.
Тип нагрузки: A - равномерная работа, fa≤0.3
B - средние перепады, fa≤3
C- большие перепады, fa≤10
fa = Jex/Jm
- Jex (кг/м2) - внешний момент инерции, сниженной на приводном валу
- Jm (кг/м2) - момент инерции привода

Модели червячных редукторов серии NMRV POWER

Серия NMRV	PAM	N	M	P	D
	IEC				7.5	10	15	20	25	30	40	50	60	80	100
025	56B14	50	65	80	9	9	9	9	–	9	9	9	9	–	–
030	63B5	95	115	140	11	11	11	11	11	11	11	11	–	–	–
	63B14	60	75	90
	56B5	80	100	120	9	9	9	9	9	9	9	9	9	9	–
	56B14	50	65	80
040	71B5	110	130	160	14	14	14	14	14	14	14	14	–	–	–
	71B14	70	85	105
	63B5	95	115	140	11	11	11	11	11	11	11	11	11	11	11
	63B14	60	75	90
	56B5	80	100	120	–	–	–	–	–	–	–	9	9	9	9
050	80B5	130	165	200	19	19	19	19	19	19	19	–	–	–	–
	80B14	80	100	120
	71B5	110	130	160	14	14	14	14	14	14	14	14	14	14	14
	71B14	70	85	105
	63B5	95	115	140	–	–	–	–	–	11	11	11	11	11	11
063	90B5	130	165	200	24	24	24	24	24	24	24	–	–	–	–
	90B14	95	115	140
	80B5	130	165	200	19	19	19	19	19	19	19	19	19	19	19
	80B14	80	100	120
	71B5	110	130	160	–	–	–	–	–	14	14	14	14	14	14
	71B14	70	85	105
075	100/112B5	180	215	250	28	28	28	–	–	–	–	–	–	–	–
	100/112B14	110	130	160
	90B5	130	165	200	24	24	24	24	24	24	24	24	24	24	24
	90B14	95	115	140
	80B5	130	165	200	–	–	–	19	19	19	19	19	19	19	19
	80B14	80	100	120
	71B5	110	130	160	–	–	–	–	–	–	14	14	14	14	14
090	100/112B5	180	215	250	28	28	28	28	28	28	28	–	–	–	–
	100/112B14	110	130	160
	90B5	130	165	200	24	24	24	24	24	24	24	24	24	24	24
	90B14	95	115	140
	80B5	130	165	200	–	–	–	–	–	19	19	19	19	19	19
	80B14	80	100	120
110	132B5	230	265	300	38	38	38	38	–	–	–	–	–	–	–
	100/112B5	180	215	250	28	28	28	28	28	28	28	28	28	28	28
	90B5	130	165	200	–	–	–	–	24	24	24	24	24	24	24
	80B5	130	165	200	–	–	–	–	–	–	–	–	19	19	19
130	132B5	230	265	300	38	38	38	38	38	38	38	–	–	–	–
	100/112B5	180	215	250	28	28	28	28	28	28	28	28	28	28	28
	90B5	130	165	200	–	–	–	–	–	–	–	24	24	24	24
