Краткое описание продукции

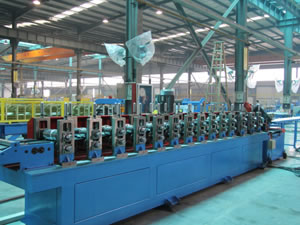

Профилегибочное оборудование для производства двойного кровельного профиля оснащено двумя гидравлическими станциями. Гидравлическая система разработана специально для обеспечения функционирования многопозиционной штамповочной системы оборудования. В гидравлической системе применяется специализированный гидравлический модуль управления, который обеспечивает устойчивость рабочего процесса штамповки и низкий уровень шума.
| Наименование устройства | Тип | Единицы измерения | Количество |
| Правильно-разматывающее устройство | Гидравлическое разматывание | установка | 2 |
| Выравнивание | Модель оснащена семью роликами | установка | 1 |
| Система подачи с сервоприводом | С сервоприводом | установка | 1 |
| Многопозиционное штампование | Гидравлический привод | установка | 1 |
| Профилирование | Полукруглая структура, двойной ряд | установка | 1 |
| Резак | С гидравлическим управлением | установка | 2 |
| Держатель готовой продукции | Пассивный держатель | установка | 1 |
| Гидравлическая система | Специализированная система | установка | 1 |
| Электрическая система управления | Управление всей линией | установка | 1 |
| Сырьевой материал | Листовой рулонный алюминий |
| Предельное напряжение сдвига | ≤300 МПа |
| Толщина рулона | 0.8мм |
| Внутренний диаметр рулона | ￠508 |
| Внешний диаметр рулона | ≤￠1200мм |
| Максимальный вес рулона | ≤5000 кг |
| Скорость основного производства | 4-6 м/мин |
| Давление подаваемого воздуха | >0.5 МПа |
| Источник питания профилегибочной линии | 575В, 60Гц, 3 фазы |
Рабочий процесс

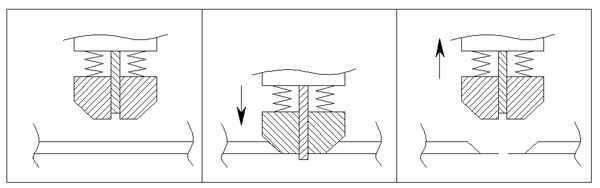

Разматывание → Выравнивание → Подача → Многопозиционная штамповка (пробивание отверстий → насечка) → Профилирование → Резка → Отвод готовой продукции
