- Линия производства сэндвич панелей с наполнителем EPSЛиния производства сэндвич панелей с наполнителем EPS, состоит из размотчика, системы покрытия пленкой, системы обработки поверхности, системы нагрева, системы электрического контроля, пневматической системы и системы склеивания, роликового конвейера и т.д.

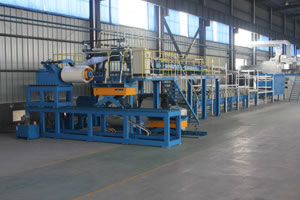

Линия для производства сэндвич-панелей
Краткое описание продукта
Линия для производства сэндвич-панелей является одним из видов интегрированных производственных линий. В состав линии входит профилегибочное оборудование и система ламинирования сэндвич-панелей. Линия предназначена для производства трех типов панелей, а именно плоских стеновых сэндвич-панелей, вставных сэндвич-панелей и гофрированных сэндвич-панелей.
Список компонентов
| Механическое правильно-разматывающее устройство с нагрузочной способностью 5 тонн | 1 установка |
| Устройство выравнивания положения листового металла | 1 установка |
| Устройство нанесения пленки | 1 установка |
| Устройство предварительной поперечной резки плоского листового материала | 1 установка |
| Система роликового профилирования | 1 установка |
| Гидравлическое оборудование закройки по краю после продольной резки | 1 установка |
| Опорная стойка | 1 установка |
Технические параметры сэндвич-панели
| Длина резки | ≥2 м |
| Ширина | Смотрите чертеж профиля |
| Толщина | Смотрите чертеж профиля |
Технические параметры сырьевого материала
| Толщина листового металла | 0.4-0.6мм |
| Предельное напряжение сдвига | ≤235 МПа |
| Максимальная ширина стального листа | 1200 мм (допустимое отклонение по ширине рулона ± 2мм) |
| Внутренний диаметр рулона | Φ500 и Φ600 мм |
| Внешний диаметр рулона | Φ1000 мм |
| Максимальный вес рулона | 5 тонн |
Технические параметры блока вспененного пенополистирола
| Плотность | ≥18кг/м3(Неровности для всех сторон ≤ 1 мм/м, кривизна ≤ 3 мм/м, поверхность вспененного пенополистирола EPS должна быть ровной, неровности поверхности не должны превышать 1,5 мм/м, длина штучного блока вспененного пенополистирола должна быть ≥ 3м.) |
| Размер сердечника блока вспененного пенополистирола | Смотрите чертеж профиля |
| Ширина сердечника блока вспененного пенополистирола | Минимальная ширина пенополистирольного наполнителя составляет 1/2 ширины сэндвич-панели |
Технические параметры линии для производства сэндвич-панелей
| Скорость работы производственной линии | 1000-3000 мм/мин (управление с преобразованием частоты) |
| Длина производственной линии | Около 40 м |
| Рабочая высота | 1050 мм (Высота панели) |
| Эффективная длина ламинирования | 7.5 м |
| Режим управления | ПЛК с преобразованием частоты |
| Полная электрическая мощость | Около 35 кВт |
| Напряжение в системе управления | 24 В/110 В/220 В |
| Источник подачи воздуха | 0.7 МПа (регулируется пользователем) |
| Подходящая рабочая температура | Около 25°C |

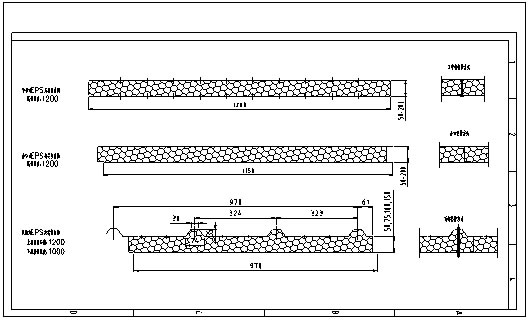

Чертеж профиля

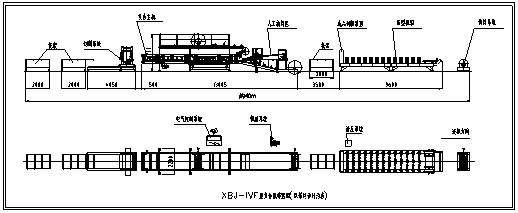

Компоновочный чертеж
Рабочий процесс
Стадия производства 1: Система роликового профилирования листового метала
Загрузка рулонной стали (установка рулоны стальных листов в разматывающее устройство) → Выравнивание листовой стали (Стальной лист выравнивается в направлении первого вала направляющим оборудованием) → Предварительная резка → Роликовое профилирование панели → Передача продукта на опорную стойку

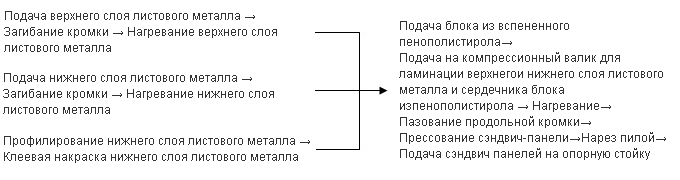

Стадия производства 2: Система ламинирования сэндвич-панелей
