Краткое описание

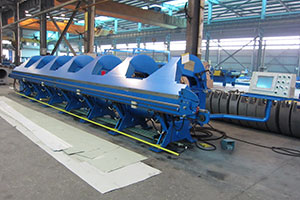

Благодаря цифровому управлению представленные установки отличаются плавным ходом обработки профиля, а также возможностью гибки изделий большой длины, чего не возможно добиться на большинстве стандартных систем. Рабочая часть представлена станиной, вырубным прессом, профилегибочной машиной, цифровым ограничителем обратного хода, режущим устройством, гидравлической установкой, микропроцессорным блоком управления, а также рядом вспомогательного оборудования для крепления и обработки заготовок.
Основные преимущества
1) Верхняя и нижняя прижимные подушки приводятся в действие гидравлической установкой, после чего специальный шарнирный механизм поворачивает металлическую заготовку и передаёт её для профилирования по команде из блока управления. Максимальный угол загиба составляет 125°, а минимальный 55°.
2) Все процессы обработки могут быть завершены автоматически или в режиме ручного управления.
3) Положение переднего упора резака регулируется системой управления с ЧПУ, что позволяет гарантировать высокую скорость и большую точность позиционирования.
4) Установка оснащена специализированным программным обеспечением с интуитивно-понятным интерфейсом, который поддерживает функции мониторинга всех процессов обработки в режиме реального времени, а также контроля выполнения производственного плана и некоторые другие.
Спецификации
| № | Параметр | Значение |
| 1 | Макс. длина изделий | 6500 мм |
| 2 | Глубина захода | 650 мм |
| 3 | Макс. толщина листа | 50 мм - сталь (250 МПа) |
| 2.00 мм - мягкий алюминий | ||
| 1.00 мм - нержавеющая сталь | ||
| 4 | Макс. глубина резки | 1.50 мм - сталь (250 МПа) |
| 2.00 мм - мягкий алюминий | ||
| 1.00 мм - нержавеющая сталь | ||
| 5 | Макс. угол загиба | 125° |
| 6 | Масса оборудования | 5400 кг |
| 7 | Скорость резки | Около 800 мм/сек |
| 8 | Режущее устройство | Дисковый нож для продельной резки |
| 9 | Система управления | ПЛК с ЖК-дисплеем 12'' |
Процесс изготовления
