Краткое описание продукта

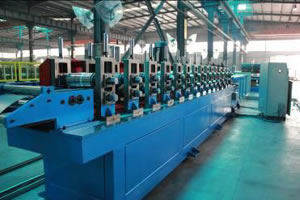

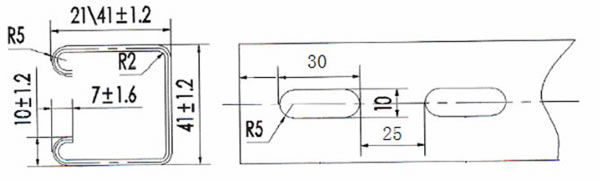

Основной профилегибочный ролик оборудования для производства опоры трубопровода подходит для производства профиля опорных балок трубопровода с размерами 41мм × 41мм и 41 мм × 21мм. Для смены размеров профиля, нужно просто изменить положение распорок ролика и изменить положение собственно профилегибочных роликов.
| Моторное правильно-разматывающее устройство | 1 установка (нагрузочная способность разматывающего устройства: 2 тонны) |
| Правильно-подающее устройство | 1 установка |
| Штамповочная машина | 1 установка |
| Гидравлическое устройство резки | 2 установки |
| Главное роликовое профилегибочное устройство | 1 установка |
| Гидравлическое устройство резки | 1 установка (подвижное устройство резки) |
| Гидравлическая станция | 1 установка |
| Система управления с ПЛК | 1 установка |
| Полочный склад для готовой продукции | 1 установка (общая длина 6 метров) |
| Сырьевой материал | Оцинкованная сталь (Предельное напряжение сдвига: 235 МПа) |
| Ширина рулона | На основе окончательных результатов испытаний |
| Толщина рулона | 1.8~2.0мм |
| Внутренний диаметр рулона | ￠508±20мм |
| Внешний диаметр рулона | ≤￠1200мм |
| Максимальный вес рулона | 2 тонны |
| Скорость рабочей линии | 12м/мин (Время резки не включено) |
| Допустимое отклонение по длине для каждого готового продукта | ±2.0мм |
| Источник мощности для линии роликового профилирования | 380В/50Гц/3 фазы |
Рабочий процесс
Разматывание — выравнивание — подача — штампование — роликовое профилирование — резка — готовый продукт
