Краткое описание продукта

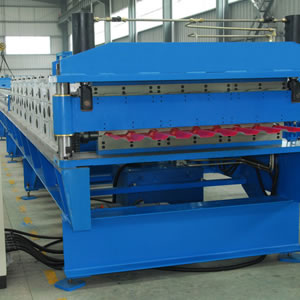

Двухъярусные профилегибочные линии представляют собой оборудование нового типа, и предназначены для формирования стальных конструкций. Это оборудование является энергосберегающим, и характеризуется высокой эффективностью производства.
| Наименование | Модель/Наименование | Количество | Техническое описание |
| 1.Система разматывания | Автоматическое устройство размотки | 1 установка | Система разматывания консольного типа оснащена функцией гидравлического расширения. Устройство разматывания управляется ультразвуковым датчиком. Электродвигатель обслуживает механизм разгрузки стальных листов. |
| 2.Главная формовочная система | Направляющее устройство | 1 установка | 1. Рулонный материал: Сталь No.45 с твердой хромированной поверхностью. 2 Тип внутренней несущей конструкции рулона: направляющий столбец 3. Система управляется мотор-редуктором с планетарной передачей, движение рулона назад / вперед осуществляется при помощи цепи, и движение рулона вверх / вниз управляется шестерней4. Материал лезвия: Хром Cr12 (закалка) |
| Система роликового профилирования | 2 установки | ||
| Устройство закройки по краю после продольной резки | 1 установка | ||
| 3. Система выгрузки | Опорная стойка | 1 установка | Система используется для опоры готовой панели |
| 4. Гидравлическая система | 1 установка | Гидравлическая станция | |
| 5. Электрическая система управления | 1 установка | Система оснащена ПЛК и автоматическим кодируемым устройством резки.Способ управления: кнопкаЧастота переменного тока используется для регуляции скорости | |
| Параметр | Показатель параметра | Примечание | |
| Подходящий материал | Тип | Сталь с цветным покрытием | |
| Толщина (мм) | 0.4-0.7 | ||
| Предельное напряжение сдвига (МПа) | 230-300МПа | ||
| Ширина (мм) | 1200мм | ||
| Вес рулона (т) | 8т | ||
| Внешний диаметр | Φ1350мм | ||
| Внутренний диаметр | Φ508 мм / Φ610мм | ||
| Рулонный материал | Листовой хром No.45 | ||
| Скорость профилирования | 20 | Время резки не включено | |
| Источник питания | 380В переменного тока, 50Гц, 3 фазы | На основе фактических параметров конструкции | |
| Общая мощность (кВт) | Около 26 | На основе фактических параметров конструкции | |

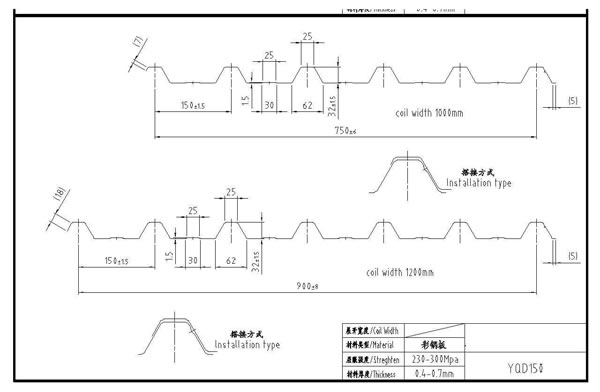

| Размеры (Д×Ш×В, м) | Смотрите компоновочный чертеж | На основе фактических параметров конструкции | |
Рабочий процесс
Разматывание → Выравнивание рулонного материала → Роликовое профилирование → Закройка по краю после продольной резки → Подача готовых изделий на опорную стойку
